自作しちゃった！プレスフィットBB圧出・着脱工具！その②

2018年05月08日

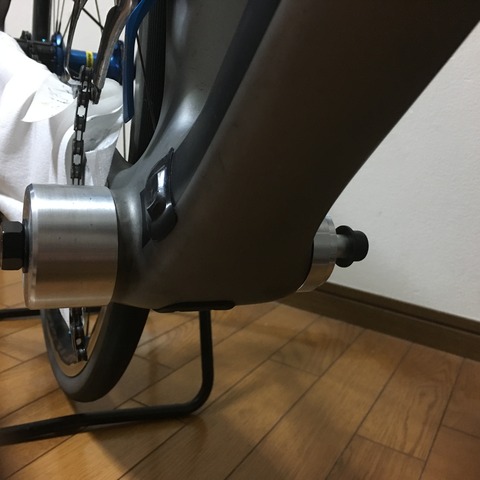

さ〜いよいよ取り外します！

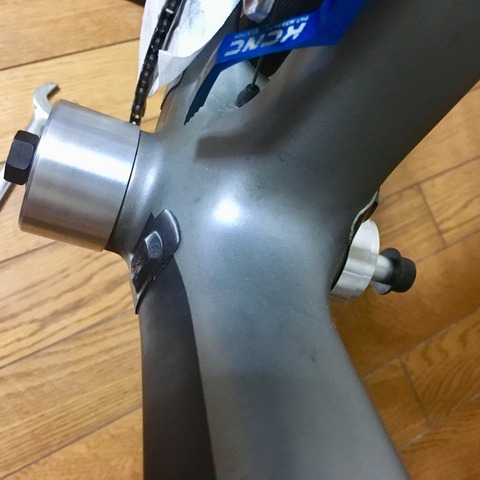

よし！回すぞ〜

ぬるぬるぬる〜

すぽっ！

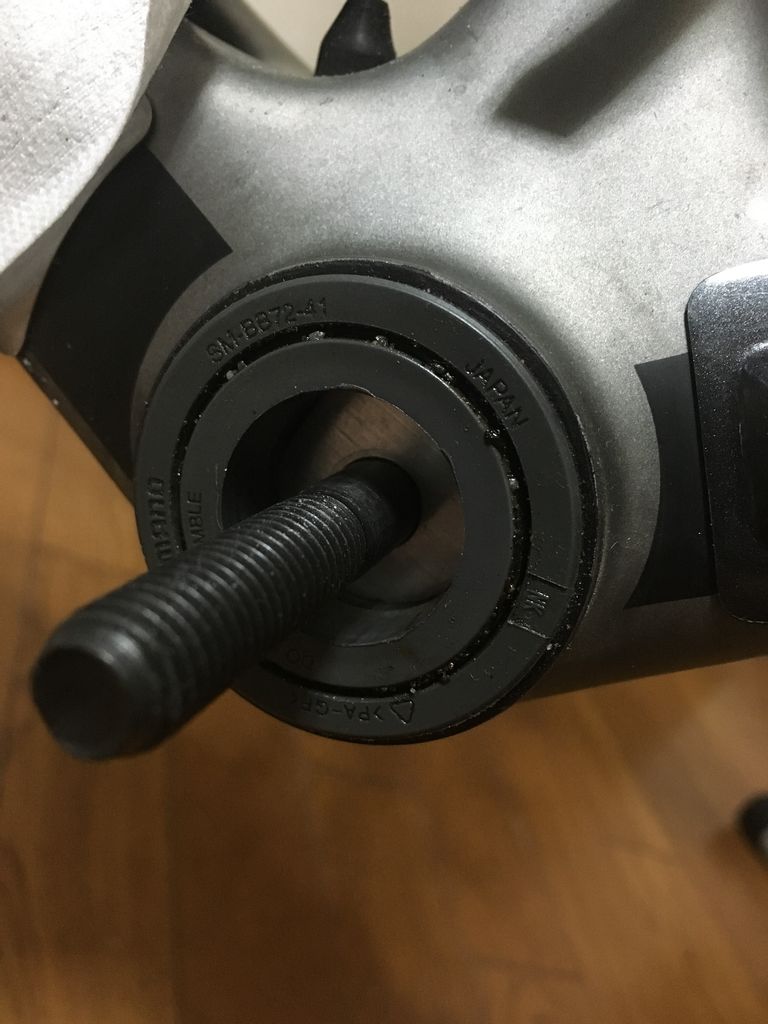

片側が抜けました！

残るはもう片方！

ぬるぬるぬる〜

すぽっ！

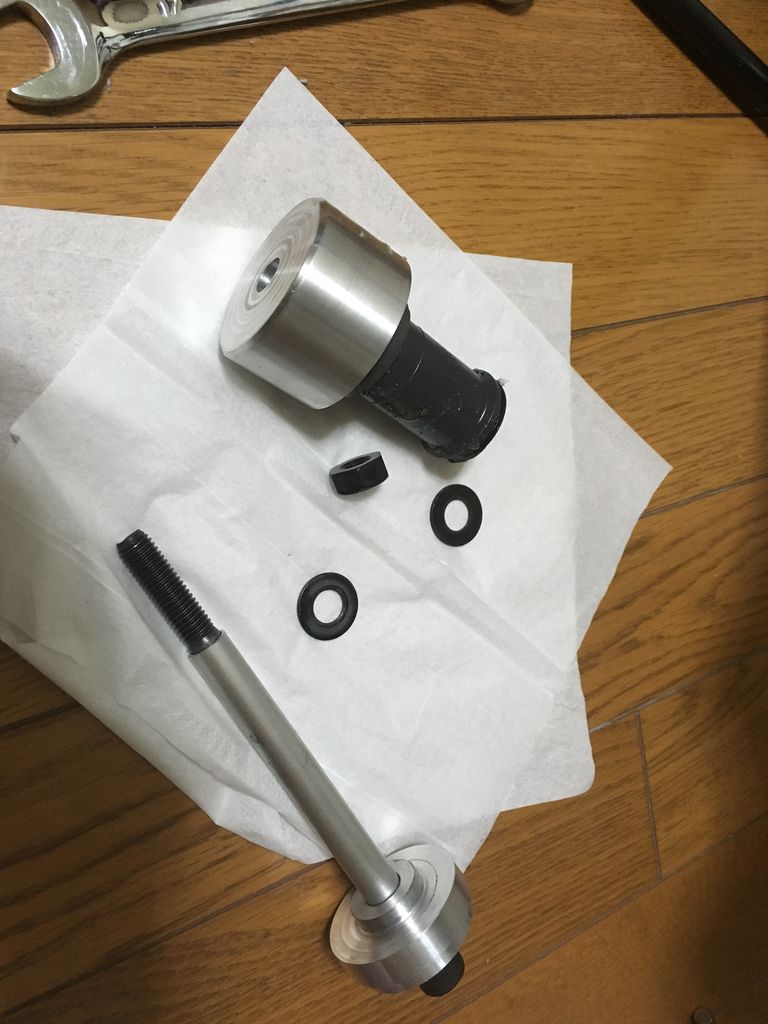

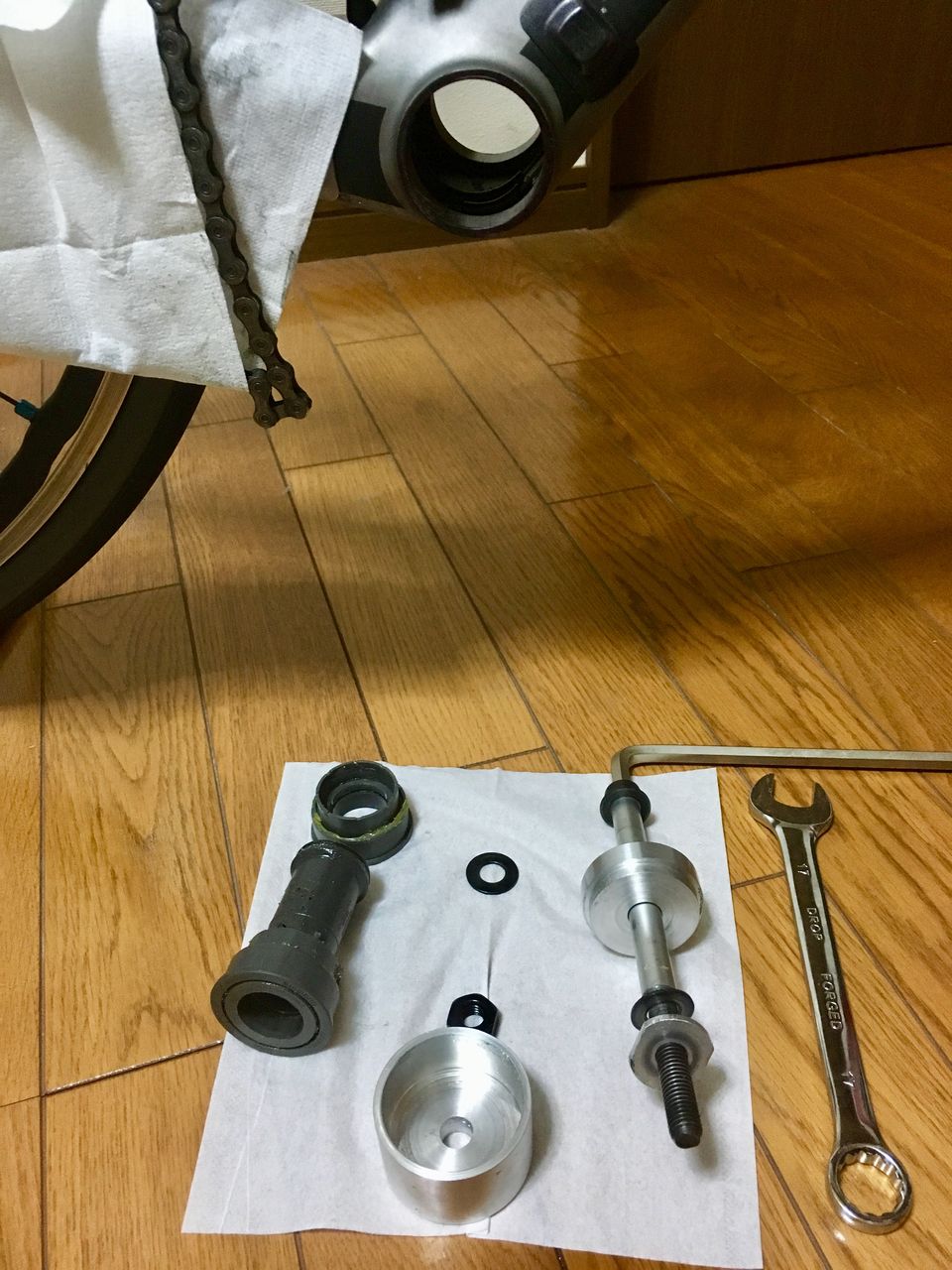

両方が何事もなく抜けました！！

ぽっかり！

今後何個か量産していく予定なので欲しい方いましたら挙手願います！！

できる限りお安い価格で提供します！

自作しちゃった！プレスフィットBB圧出・着脱工具！その①

2018年05月02日

みなさんお久しぶりです！リアルで就活等があり忙しくてなかなか更新できませんでした！

そして本題のおもちゃを作っていたこともその理由の一つであります！（大嘘）

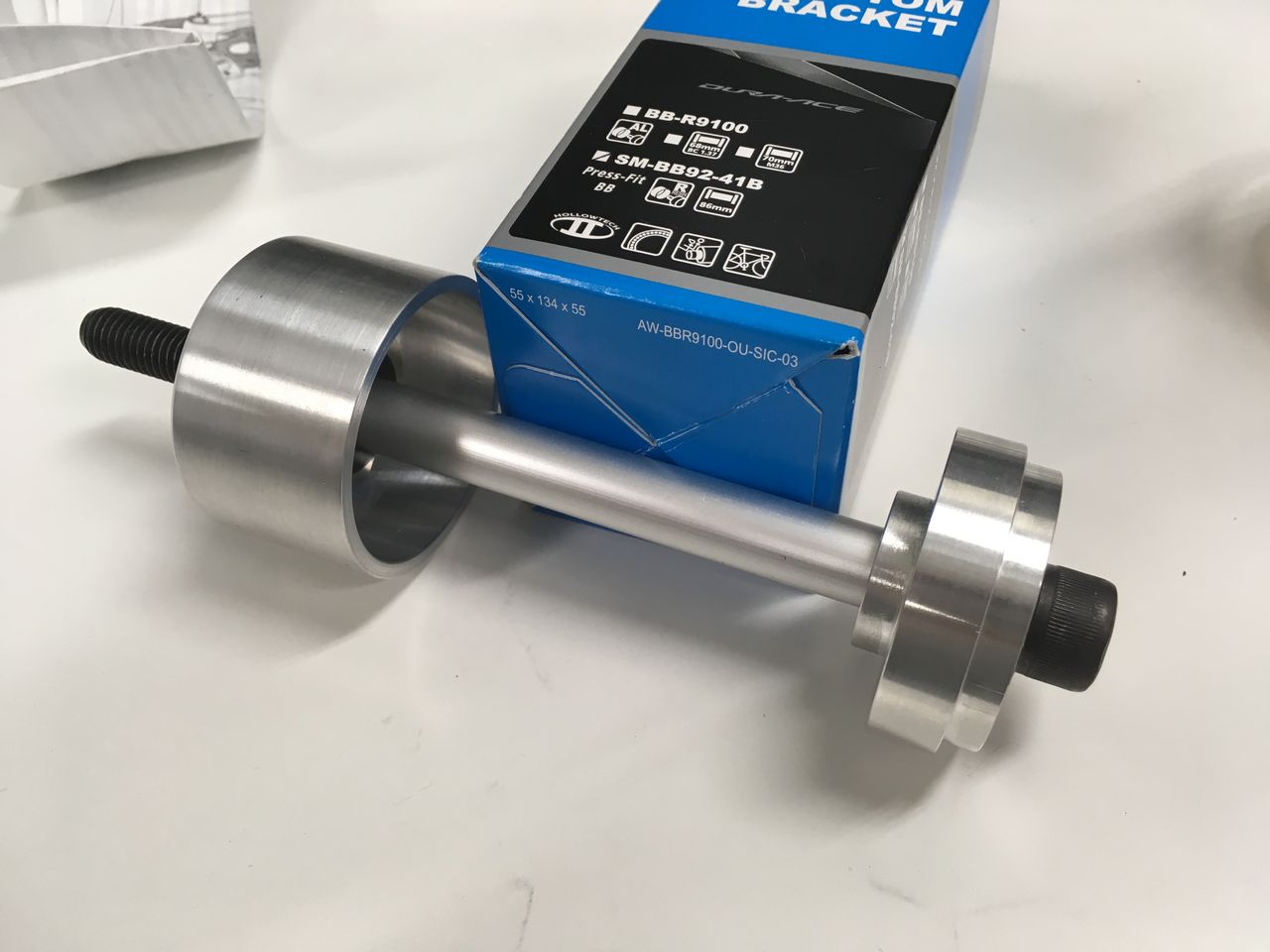

じゃじゃ〜ん！

これ！ぱっと見で何に使うものかわかるでしょうか？

すぐにわかった方はかなり自転車に詳しい方です！（見ただけじゃわからんでしょ…）

正解は…

プレスフィットBBを取り外すための工具です！

叩き出すタイプはフレームへのダメージが怖い。そして圧出するタイプはお値段が高すぎて買えない！

シマノ(SHIMANO)

MAGPIE

そんな貧乏学生な私に残されているのは知恵と好き放題使える工業用機械。

就活も無事終わったこともありその有り余った若きパワー（）で自作することにしました！

＜ここからは作成方法＞※真似してもいいですよ！

まずは２DCAD、３CADで大まかに設計してしまいます。

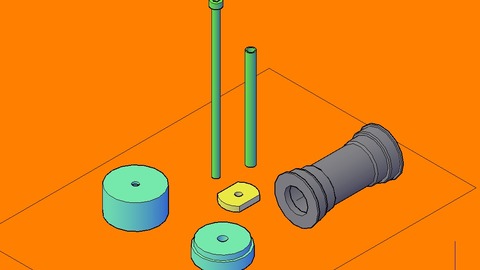

bbkougu2

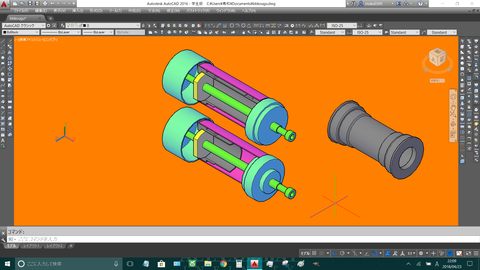

構造としては緑の六角穴付きボルトをくるくる回して行くと左の青椀と黄色いパーツに挟まれた灰色のプレスフィットがBBシェル（紫）外に押し出されるというとても簡単な構造。
bboi

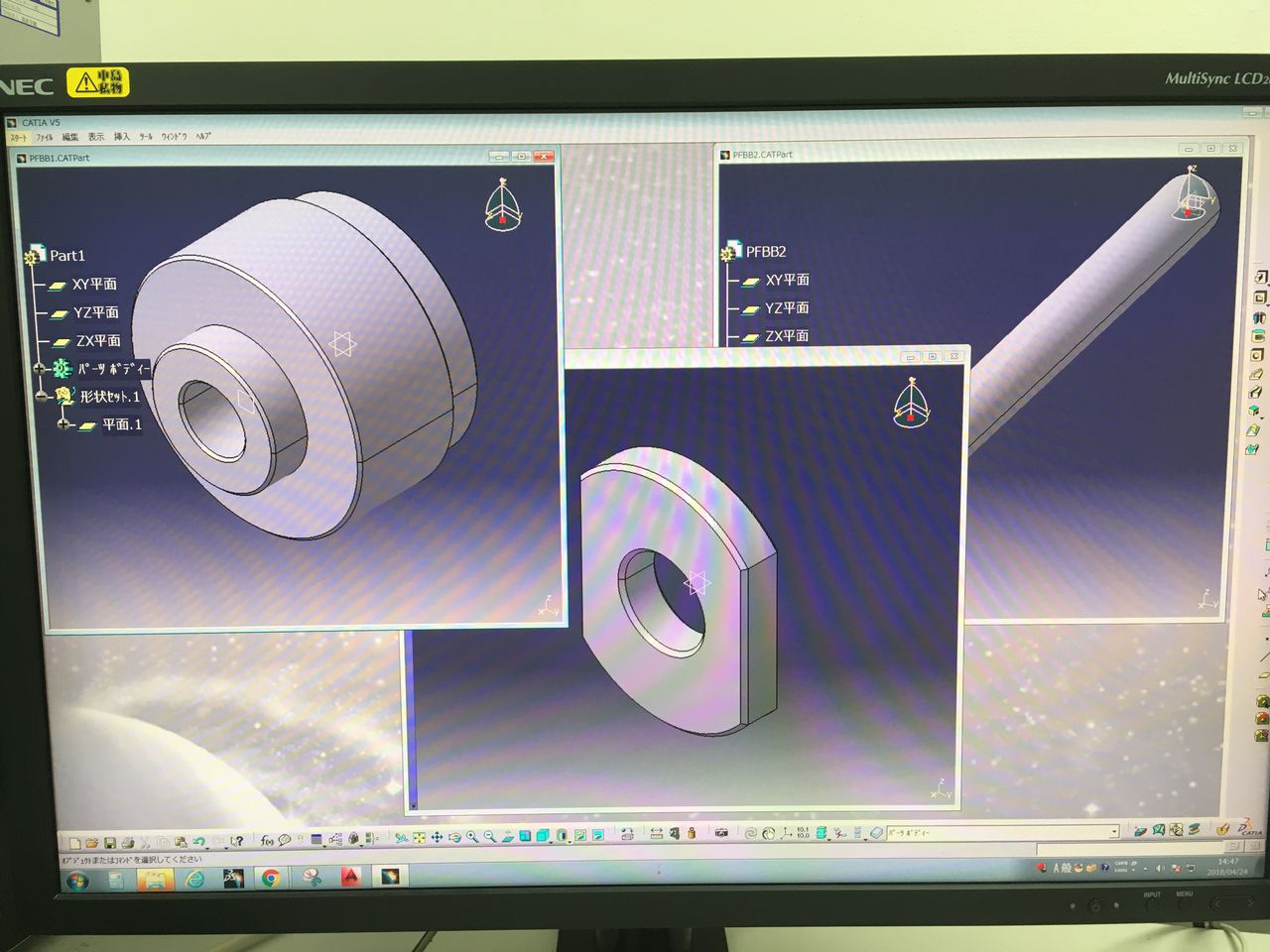

そしてそれらを機械で加工できるように別の設計ソフトで再設計します。

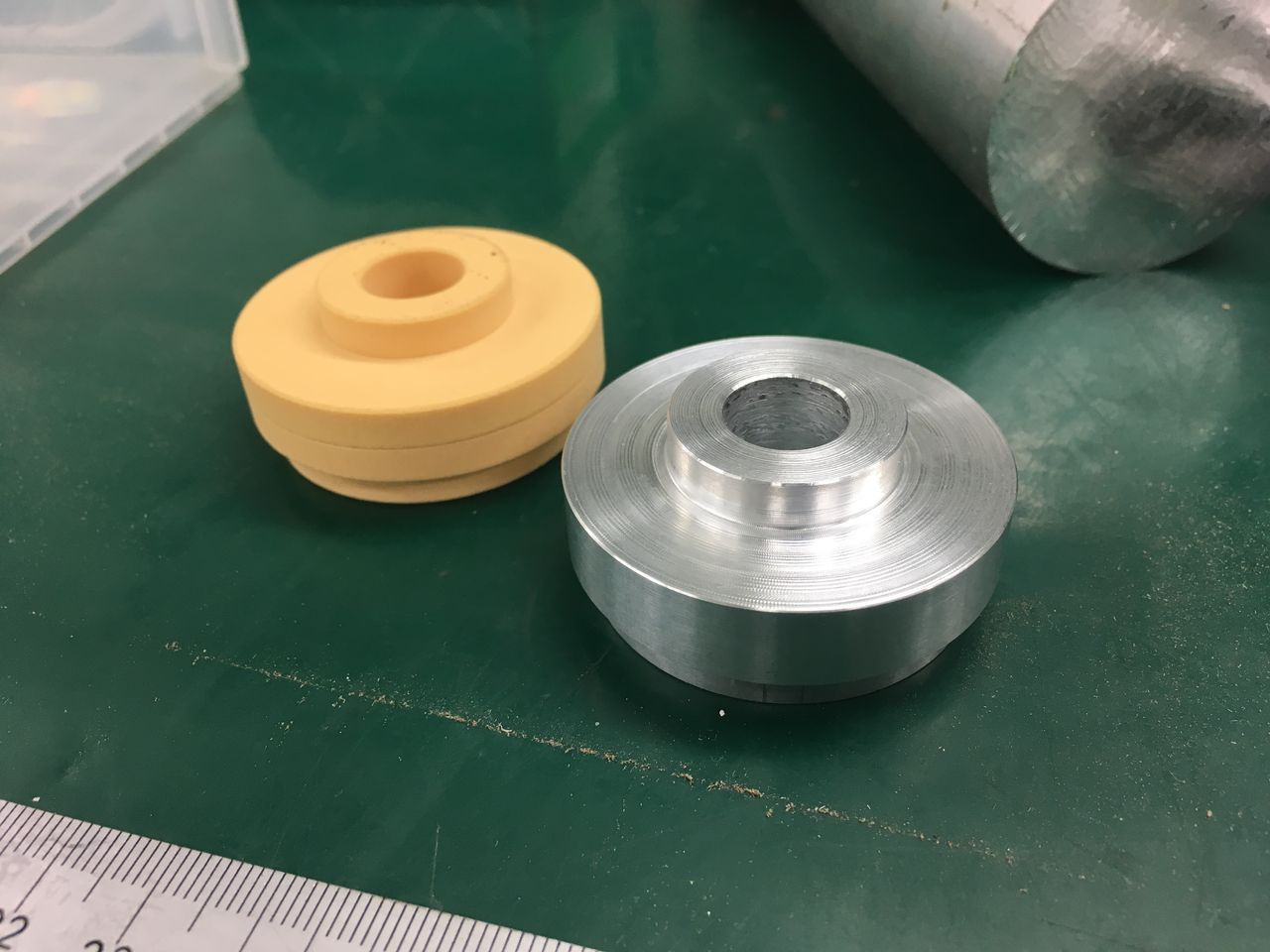

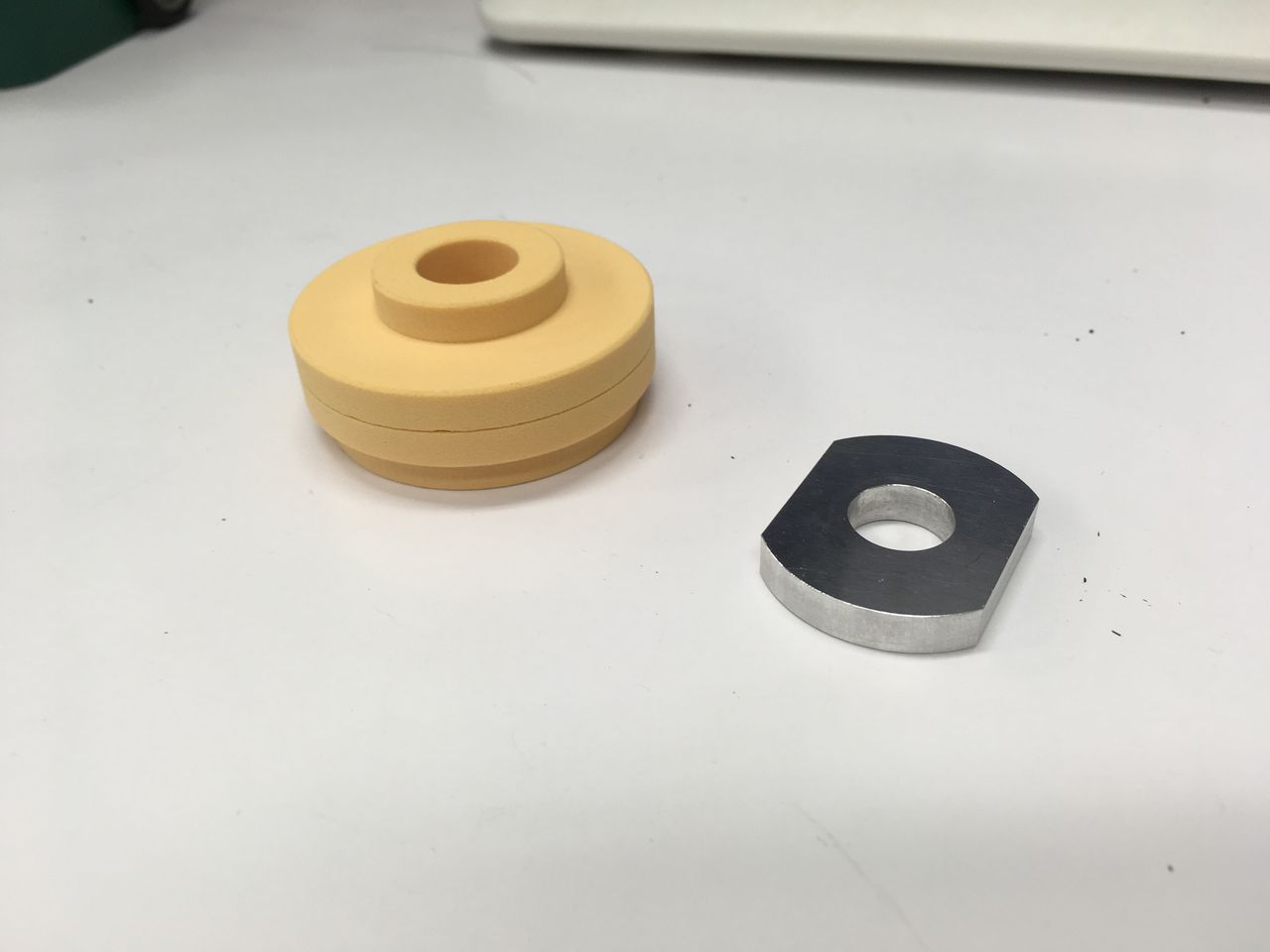

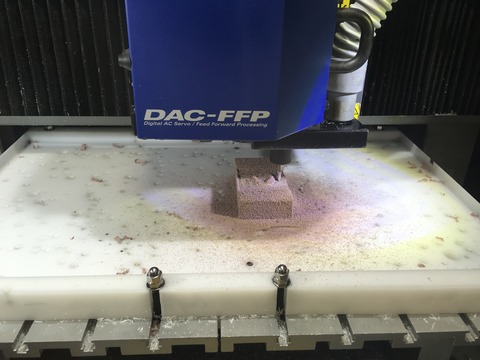

試しにケミカルウッドと呼ばれる素材で作ります。（径等の確認のため）

研究目的での使用ではないのでエンドミルをへし折ったら自腹です…

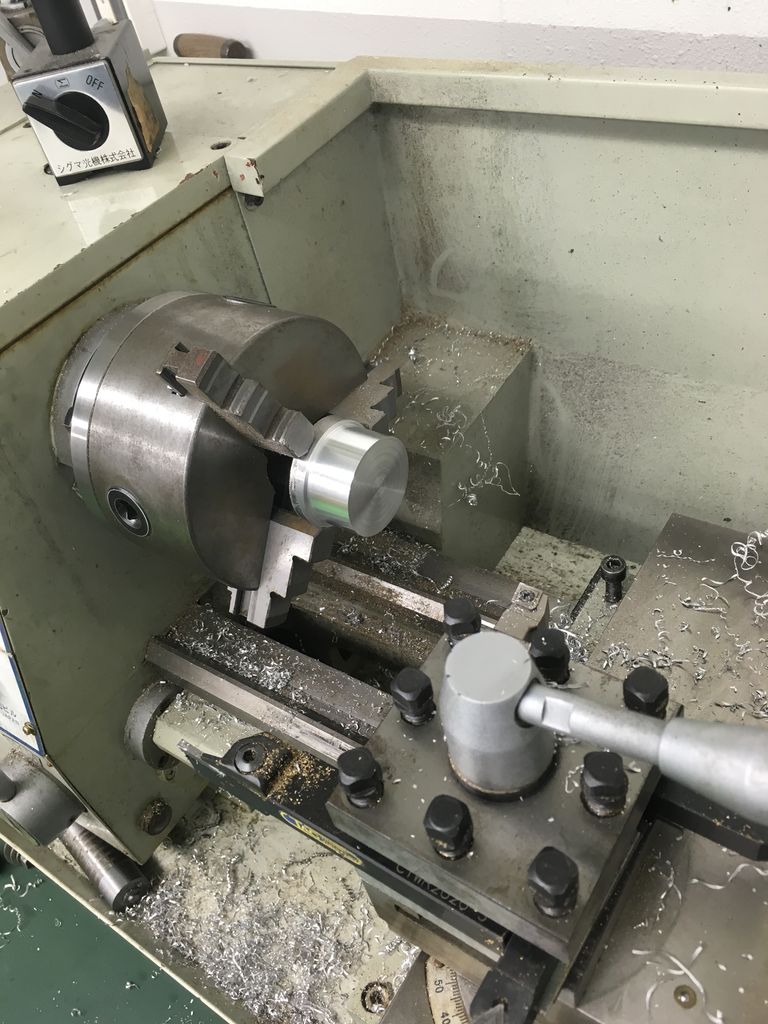

径が思った通りだったので旋盤でアルミを加工します。

ん〜初めての旋盤！高回転するチャック（アルミ丸棒が固定されている所）が怖いぜ…

ビビって（２つの意味）削っているとあっというまに一つ完成。

まぁ？はじめてだし？（震え）こんなもんでしょ！（寸法完璧、表面粗い）

後日、もう片方のパーツも作成します。

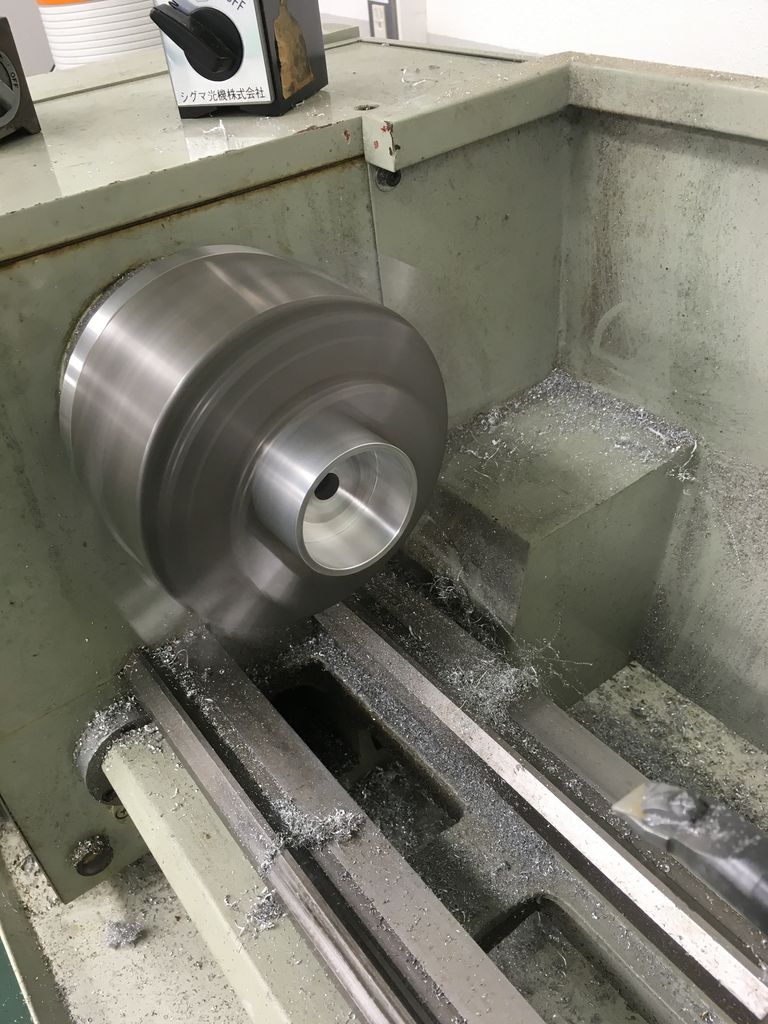

お！いい感じに削れています！このパーツは中グリを言われる方法でカップ状に加工していきます！
これがなかなか面白いのです！

こちらもあっというまに完成。

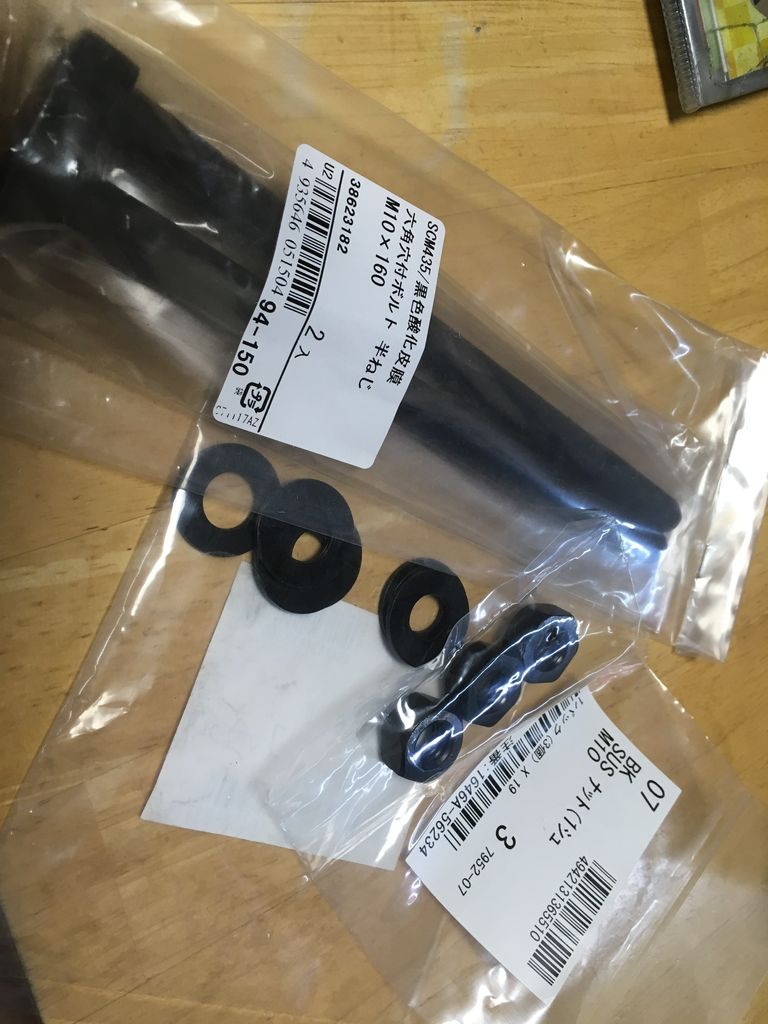

モノ○ロウで購入したボルトと組み合わせることで完成です！

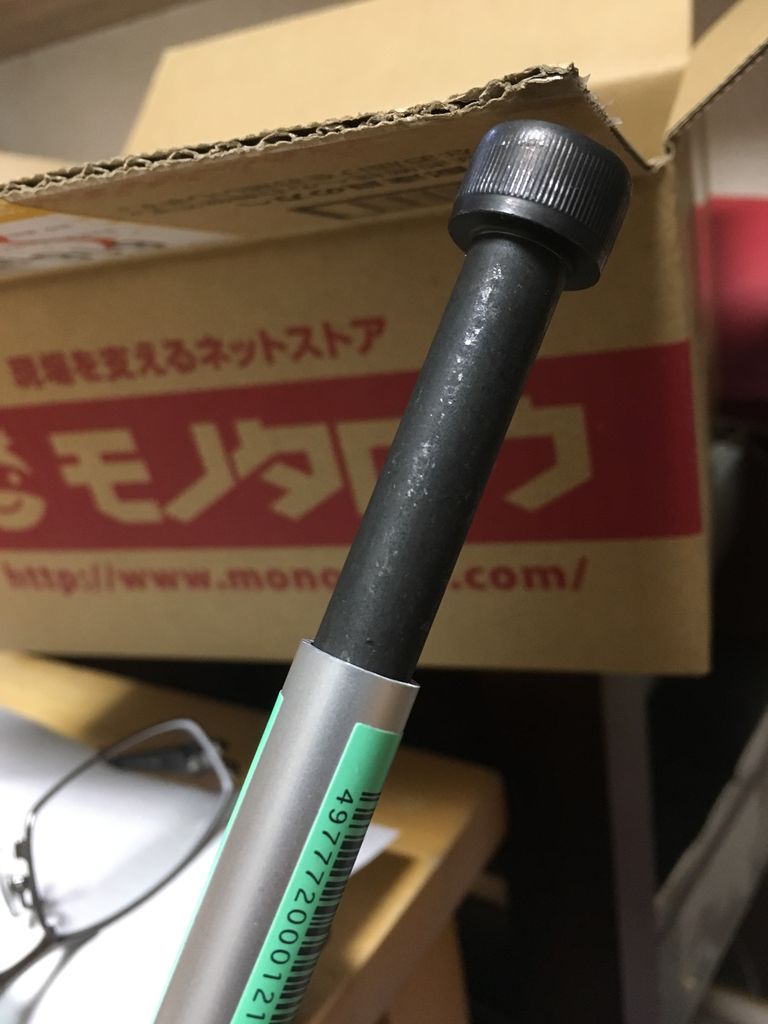

おや？ボルトが最後まではまりませんね〜？
多少の誤差は当たり前なのでこちらも旋盤でドリルホジホジして…

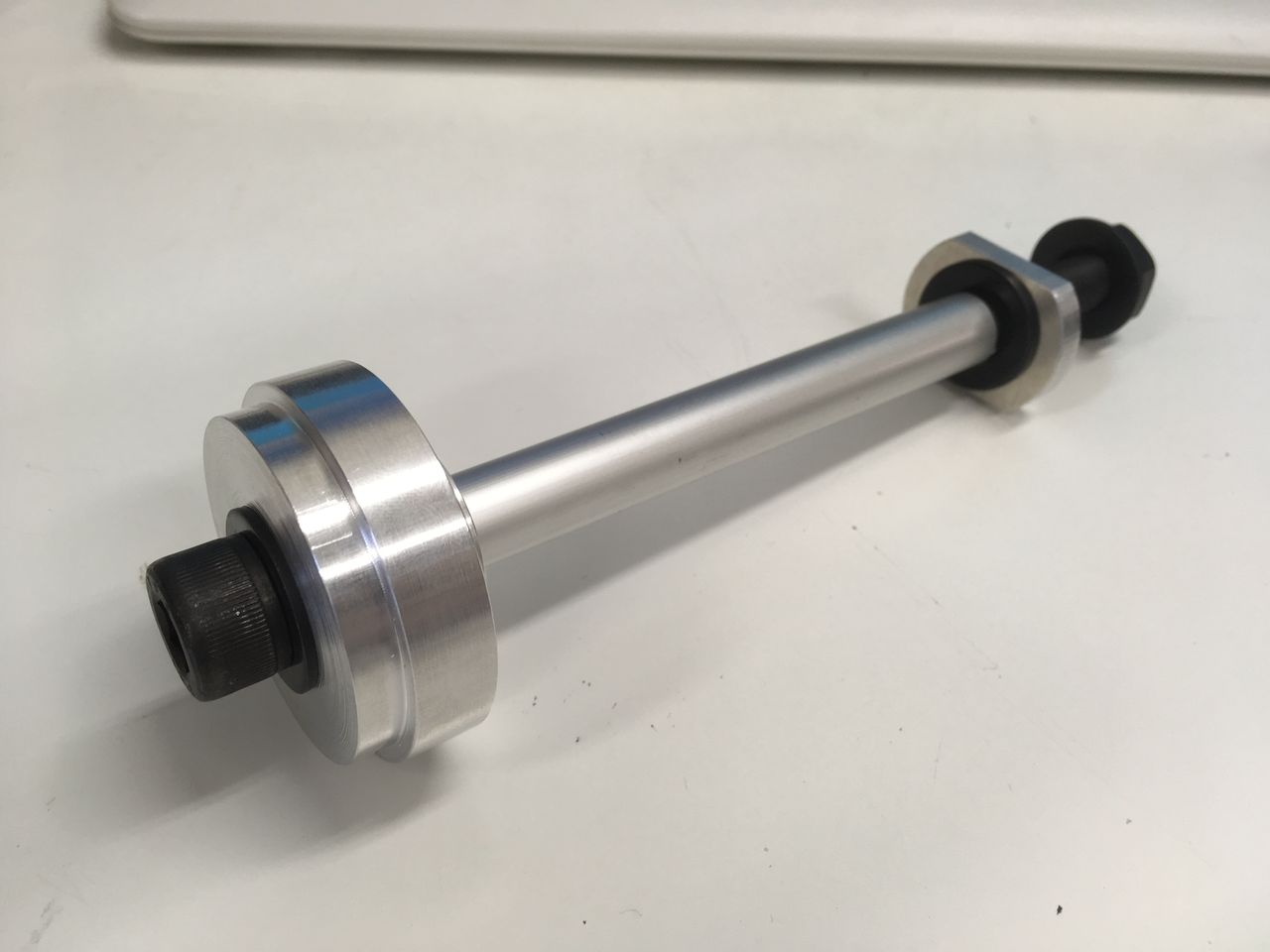

完成です！

構想1時間
設計3時間
切削6時間

きになる材料費は…

約2000円！

次回は実際にプレスフィトをはずすところまでやっていきます！

2018年01月02日

あけましておめでとうございます！

毎年元旦は布団の中の私が人生初めて初日の出を見に行きました。

初めて見る初日の出はとても綺麗でなんかこうグッとくるものがありました！

2017年はいろんな人に出会い、いろんなところを走り、たくさん怪我をした年でした。

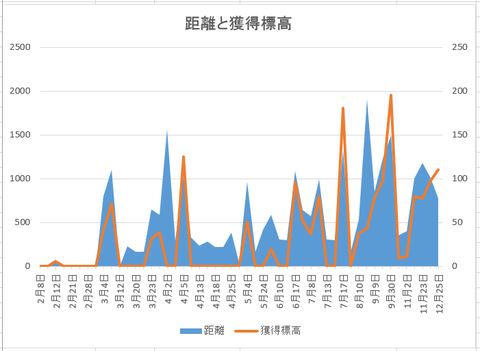

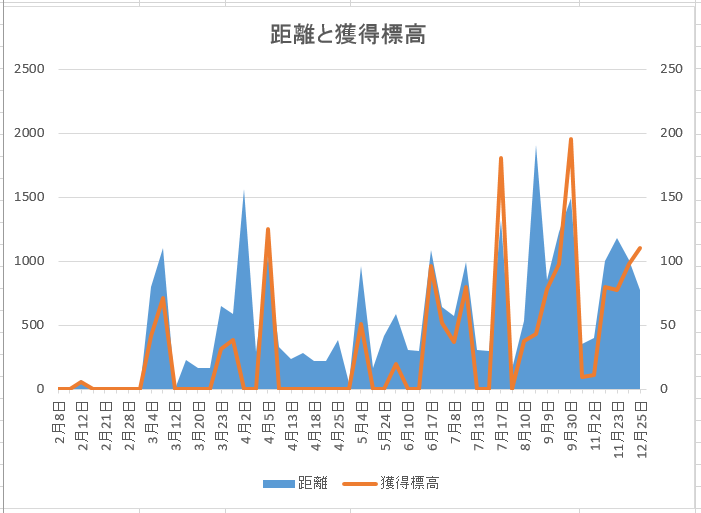

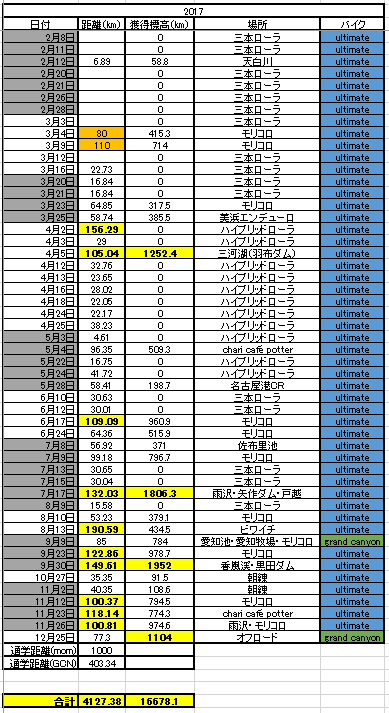

ふと2017年はどれだけ走ったか気になり、走行データをまとめた表と図を作っちゃったりしちゃいました。

2017_mileage

走行距離；約4000km
獲得標高；約17000m

これはのんびり屋な私にしては頑張ったかなと....。

今年は走行距離、獲得標高ともに2017年の2倍は獲得してやろうと思います。

皆様、今年もよろしくお願いいたします。
